التقوس خروج منحني لمرجع عرضي، والانحراف خروج مائل عن مرجع عمودي على اتجاه الطول. يضيف الدانتيل تعقيدا؛ فقد تختلف خطوط التطريز والتموجات والخيوط الأساسية. حدد ما يفترض استقامته من التصميم المعتمد ثم قسه مرتخيا على عرض معلوم. الزهرة القطرية وحدها ليست دليلا على التشوه.
1. عرف المرجعين الإنشائي والزخرفي
يمثل خط اللحمة في المنسوج مرجعا عرضيا إنشائيا ذا صلة، وقد يمثل صف الحلقات ذلك في المحبوك. في شبكة مطرزة قد يهم صف زخارف بصريا دون مطابقته لأي منهما. اطلب بناء الأرضية والرسم المعتمد أو مرجع التكرار المادي. سجل خط الأرضية ومحاذاة التطريز منفصلين كيلا تصنف زخرفة مائلة صحيحة عيب خيط.
يميز نطاق ASTM D3882 العام لحمة المنسوج وصفوف المحبوك والتصاميم الهندسية المطبوعة. يدعم تعريف المرجع بعناية لا اعتبار كل فرع زخرفي خط اختبار. يحتاج تقرير رسمي لبناء آخر اتفاق المختبر على التطبيق والطريقة الحالية. الهندسة التالية شرح لفحص مشروع لا إعادة الإجراء المرخص الكامل.
2. أنشئ أساسا لا تحرك القماش ليطابقه
أسند مقطعا ممثلا عريضا بما يكفي واترك التحضير المتفق عليه قبل الملاحظة. حدد اتجاه الطول وخط أساس عموديا عليه. تتبع المرجع العرضي دون سحب طرف لتربيع الزخرفة. إذا لم تحدد حاشية غير منتظمة الطول بثقة فاستخدم مرجع الأرضية أو التصميم المتفق عليه وسجل الاختيار؛ فقمة تموج ليست حاشية مستقيمة تلقائيا.
علم طرفي العرض وحدد هل هو كامل أو صالح أو عرض قطعة محدودة. صور عموديا مع مقياس واحفظ العينة المعلمة إن أمكن. قد تميل الخطوط بكاميرا مائلة أو يخفي الشد اليدوي التقوس المرتخي. قارن مواقع متعددة بطول اللفة؛ قصاصة مواتية لا تثبت أقصى التشوه أو تجانس اللفة.
3. ميز خطا منحنيا من خط مائل

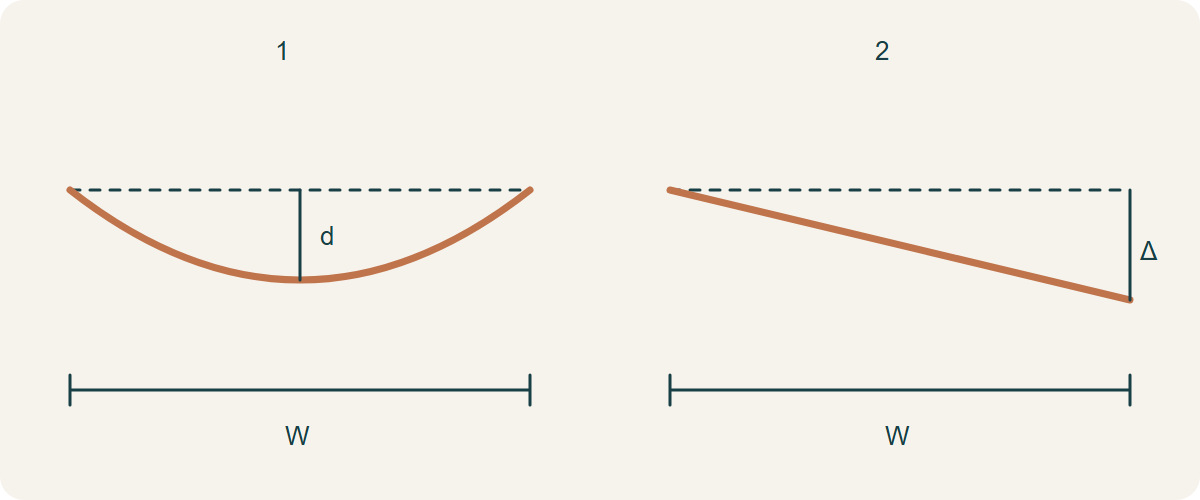

في رسم تقوس بسيط بنهايتين عند المستوى الطولي نفسه، صلهما بخط أساس عرضي مستقيم. تصف أكبر إزاحة عمودية d عنه عمق التقوس. للمرجع المستقيم المنحرف قس فرق الطول Δ بين طرفي العرض بالنسبة للأساس العمودي. لا تستخدم طول خيط منحني أو قطري مقاما للنسبة التوضيحية.
لهذا الرسم المحدد: نسبة التقوس = d ÷ W × 100 ونسبة الانحراف = |Δ| ÷ W × 100، حيث W عرض المرجع العرضي المعلن. إذا اجتمع الميل والانحناء فاحفظ الخط المتتبع كله واتفق على فصلهما؛ لا تجبر منحنى S أو مائلا على الرسم البسيط. قد يحدد العقد أو الطريقة معالجة أدق ويجب أن يحكم القبول.
4. أعد حساب العرض والإزاحة معا
تقوس افتراضي: عرض تقييم 1,400 mm بنهايتين محاذاتين وعمق أقصى 21 mm. النسبة التوضيحية 21 ÷ 1,400 × 100 = 1.5%. انحراف بسيط في عينة منفصلة بفارق 28 mm على العرض نفسه 1,400 mm يعطي 2.0%. لا تقبل القيم أو ترفض تلقائيا؛ تقرر المواصفة المتفق عليها والهندسة المرئية للباس.
إذا استخدم مفتش قطعة 700 mm فذلك نطاق قياس عرضي مختلف يجب تسجيل طرفيه وعمقه. لا تعد استعمال أقصى 21 mm لكامل العرض وتنصف المقام لإنتاج نسبة أخطر. حدد موقع القطعة على الخط وقس خروجها الفعلي وافحصها كما ستقص وتوصل.
| الحالة التوضيحية | الإزاحة | عرض المرجع المحدد | النسبة |
|---|---|---|---|
| تقوس بسيط بنهايتين محاذاتين | d = 21 mm | W = 1,400 mm | 1.5% |
| عينة انحراف بسيط مستقلة | Δ = 28 mm | W = 1,400 mm | 2.0% |
| قطعة لباس أضيق | تقاس مجددا على نطاقها العرضي الخاص | W = مسافة القياس العرضية الفعلية للقطعة | لا تنسخ d لكامل العرض |
5. افحص الحواشي والأزواج المتناظرة بالباترون الحقيقي
ضع الباترون باتجاهه المطلوب أو المرجع الإنشائي المتفق عليه، ثم قارن الزخارف ونقاط مطابقة الدرزة. للحاشية المستقيمة افحص خط الحاشية النهائية لا أقرب قمة زخرفية. قد تبتعد حاشية متكررة مقوسة عن سماحية ثنية الحاشية المستقيمة، وقد يضحي تدوير الباترون لاتساقها باتجاه الأرضية أو مطابقة النظير. وثق المفاضلة ولا تخفها في سماحية خياطة إضافية.
قد يحتاج الزوج المتناظر تتبع النصفين منفصلين؛ فقد يغير نقل قطعة لزهرة مجاورة اللون أو اتجاه الترتر أو ارتفاع الحاشية. إذا منع التشوه التوزيع المتفق عليه فتوقف عن قص المقطع وناقش مصيره. تحدد خريطة العيوب مقاطع سليمة لكنها لا تثبت تصحيح المتأثر دائما بالشد أو البخار.
6. التصحيح تجربة عملية لا وعد سحب يدوي
يميز مصنعو المعدات آليات تصحيح التقوس والانحراف. يبين ذلك ضرورة فصلهما ولا يعني مرور كل شبكة مطرزة أو مرصعة بأمان في آلة تقويم. قد تغير الحرارة والشد وتفاعل الطبقات الأرضية والخيط والزينة بصورة مختلفة. أي إعادة معالجة تحتاج تجربة ممثلة وفحوصا تلائم البناء الكامل والعناية المقصودة.
بعد التجربة أعد القياس في حالة الارتخاء نفسها وقارن المرجع غير المعالج المحفوظ. أعد فحص العرض والتكرار والملمس والتثبيت والتغير بعد العناية. إذا استمرت المحاذاة المقبولة فقط تحت الشد فليست دليلا على تصحيح ثابت. اربط إصدار المعالجة ونتائجها باللفة كيلا تعتمد إعادة الطلب على حل مؤقت غير مسجل.
مراجع تقنية
7. أسئلة تبني سجل قبول مفيدا
هل كل زخرفة قطرية انحراف؟ لا؛ قارن التصميم المعتمد والمرجع الإنشائي. وهل يخفي المتوسط مشكلة محلية؟ نعم؛ احفظ القياسات والمواقع المحلية. وهل تثبت عينة حافة قصيرة استقامة العرض كله؟ لا؛ يجب أن يعبر المرجع العرض المقيم. وهل تكفي نسبة لطلب علاج؟ لا؛ أرفق الشكل المتتبع والطرفين والحالة وأثر اللباس.
يتحقق فحص مستقل من الهندسة المتفق عليها ويحدد المقاطع المتأثرة، وتتحقق تجارب الملابس من التوزيع المختار. لا يثبت أيهما تصحيحا لم يجرب أو ملاءمة عامة للمادة. اجمع السجلات قبل الإطلاق وأظهر حد القبول وقاعدة الأقصى أو المحلي والمقاطع المستبعدة في الطلب.
